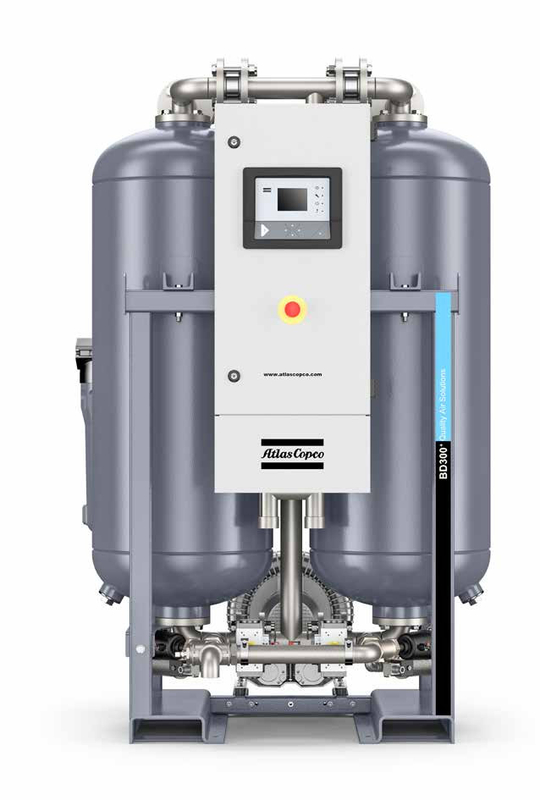

ATLAS BD 100+-300+ خشک کننده های هوا خشک کننده های هوا
برای باز کردن کاتالوگ ما کلیک کنید:خشک کن + خشک کن ها + آنتورپ + برگه + EN + 2935093945.pdf...
خشک کن های خشک کن چگونه کار می کنند؟
خشک کن های خشک کن شامل دو برج پر از خشک کن هستند. هوا فشرده مرطوب مستقیماً از طریق ماده عبور می کند که رطوبت را جذب می کند.خشک کن دارای ظرفیت جذب محدود است قبل از اینکه خشک شوداز این رو طراحی برج دوقلو در حالی که یک برج هوا را خشک می کند، دیگری بازسازی می شود.
اطلس دو نوع خشک کن خشک کن را ارائه می دهد، سری BD+ از خشک کن های پاک کننده (صفر) و سری CD ((+) از خشک کن های خشک کن بدون گرما. تفاوت در فرآیند بازسازی آنها است.
1خشک کردن
هوای فشرده مرطوب از پایین به بالا از طریق خشک کننده جذب کننده به سمت بالا جریان دارد (1).
2. بازسازی
خشک کن های خشک کننده بدون گرما CD+:
هوا خشک از خروجی برج خشک کردن به فشار جو گسترش می یابد و از طریق خشک کننده اشباع شده ارسال می شود و رطوبت جذب شده را به بیرون می کشد (2 و 4).
پس از ترشح، دریچه انفجار بسته می شود و ظرف دوباره تحت فشار قرار می گیرد.
دستگاه های خشک کن خشک کننده با نطفه (صفر) ️ BD+:
نطفه (5) هوا را از محیط خارج می کند و آن را از طریق بخاری خارجی (6) می کشد.
3خنک کننده (BD+)
BD+ با پاک کردن:
پس از فاز گرم کردن، خشک کننده با گسترش هوای فشرده خشک از خروجی ظرف جذب بیش از
برج فعال شدن دوباره
BD+ با صفر پاک کردن:
پس از مرحله گرم کردن، بادی هوا را جذب می کند و آن را از پایین به بالا از طریق برج فعال شده ارسال می کند.
4. عوض مي کنم
پس از بازسازی، خشک کردن از برج اشباع شده به برج بازسازی شده (3) تغییر می کند.
BD 100+-300+
عملکرد برتر و بهره وری هزینه
1 مواد خشک کن با کیفیت
• خشک کننده ژل سیلیکا با جذب بالا نیاز به انرژی فعال سازی کمتری نسبت به سایر مواد خشک کننده دارد.
• بستر خشک کن دو لایه با لایه پایین مقاوم در برابر آب، لایه بالای با عملکرد بالا را محافظت می کند.
• درجه ی نطفه ی فشار -40°C/-40°F به عنوان استاندارد (-70°C/-100°F اختیاری).
• تا 30٪ خشک کننده اضافی برای ارائه عملکرد ثابت حتی در شرایط سخت مانند دمای بالا و بار بیش از حد موقت.
2 دریچه های فولاد ضد زنگ
دریچه های پروانه ای فولادی با عملکرد بالا با محرک ها طول عمر طولانی را تضمین می کنند.
3 گرم کننده با تراکم کم وات
• طراحی فولاد ضد زنگ طول عمر را افزایش می دهد.
• بخاری در یک لوله عایق برای یک تنظیم انرژی کارآمد نصب شده است.
• ظرف های عایق بندی شده به عنوان یک گزینه برای کاهش بیشتر از دست دادن گرما و افزایش بهره وری کلی (استانداردی در مدل -70 °C/-100 °F) در دسترس هستند.
4 لوله های گالوانیزه با اتصال فلنج
• لوله های فلج شده نگهداری را ساده می کنند و خطر نشت را به حداقل می رسانند.
• اندازه گیری لوله برای اطمینان از کاهش فشار کم برای حداکثر صرفه جویی در انرژی بهینه شده است.
5 فیلتر
• یک فیلتر مقدماتی از آلودگی روغن جلوگیری می کند تا طول عمر خشک کننده را افزایش دهد.
• یک فیلتر پس از استفاده از آن، از شبکه هوا در برابر گرد و غبار خشک کننده و آلودگی شبکه محافظت می کند.
• می تواند به طور مستقیم بر روی ورودی و خروجی خشک کن برای کاهش فشار پایین نصب شود.
• آسان برای جمع آوری و نگهداری. هیچ اتصال لوله و فیلتر اضافی مورد نیاز نیست.
6 سیستم کنترل و نظارت پیشرفته
• داخل یک کابین IP54 برای کابل کشی آسان و ایمنی نصب شده است.
• نظارت بر تمام پارامترها برای اطمینان از حداکثر قابلیت اطمینان.
7 تغییر نقطه عطسه
• نظارت بر نقطه شبنم فشار واقعی (هیگرومتر).
• نقطه نطفه فشار (و آلارم).
• خشک کن تنها زمانی به برج بعدی تغییر می کند که خشکی کننده اش اشباع شده باشد، همانطور که توسط سنسور نقطه شبنم اندازه گیری شده است. در طول این تمدید زمان چرخه، خشک کن هیچ هوا پاک کننده ای مصرف نمی کند.در نتیجه کاهش قابل توجهی در مصرف انرژی.
8 طراحی محکم و جمع و جور
• فریم استاندارد، شامل شکاف های لیفتراک و چشم های بلند برای دستکاری آسان.
• ظرف های گسترده سرعت هوا را کاهش می دهند و زمان تماس طولانی تر است.
• فلنج های متصل کننده ظرف ها در پوسته های بالا و پایین ادغام شده اند، که ارتفاع کل واحد را کاهش می دهد.
مشخصات فنی
مشخصات فنی
| نوع |
حالت خنک کننده |
متوسط مصرف برق |
ظرفیت ورودی
FAD 7 bar ((e) /
100 پسیگ
|
افت فشار بدون فیلتر |
اندازه فیلتر |
ابعاد ((L x W x H) |
وزن |
| پیش فیلتر |
| kW |
اسپی |
l/s |
m3 /h |
cfm |
بار ((د)) |
psig |
0.01 μm
0.01 ppm
|
1 μm |
mm |
اینچ |
کیلوگرم |
پم |
| BD 100+ |
پاکسازی |
3 |
4.0 |
100 |
360 |
212 |
0.20 |
2.9 |
UD140+ |
DDp130+ |
1131 × 896 × 1855 |
45 × 35 × 73 |
394 |
869 |
| BD 150+ |
پاکسازی |
3 |
4.0 |
150 |
540 |
318 |
0.20 |
2.9 |
UD180+ |
DDp170+ |
1311 × 966 × 1891 |
52 × 38 × 74 |
511 |
1127 |
| BD 185+ |
پاکسازی |
5 |
6.7 |
185 |
666 |
392 |
0.20 |
2.9 |
UD220+ |
DDp210+ |
1311 × 966 × 1891 |
52 × 38 × 74 |
547 |
1206 |
| BD 250+ |
پاکسازی |
5.5 |
7.4 |
250 |
900 |
530 |
0.20 |
2.9 |
UD310+ |
DDp310+ |
1444 × 1098 × 1969 |
۵۷ x ۴۳ x ۷۸ |
689 |
1519 |
| BD 300+ |
پاکسازی |
5.5 |
7.4 |
300 |
1080 |
636 |
0.20 |
2.9 |
UD310+ |
DDp310+ |
1434 x 1123 x 2006 |
56 x 44 x 79 |
777 |
1713 |
| BD 100+ZP |
پاکسازی صفر |
3 |
4.0 |
100 |
360 |
212 |
0.20 |
2.9 |
UD140+ |
DDp130+ |
1131 x 840 x 1690 |
45 × 33 × 67 |
346 |
763 |
| BD 150+ZP |
پاکسازی صفر |
3.4 |
4.6 |
150 |
540 |
318 |
0.20 |
2.9 |
UD180+ |
DDp170+ |
1311 x 971 x 1706 |
52 × 38 × 67 |
457 |
1008 |
| BD 185+ZP |
پاکسازی صفر |
5 |
6.7 |
185 |
666 |
392 |
0.20 |
2.9 |
UD220+ |
DDp210+ |
1311 x 971 x 1706 |
52 × 38 × 67 |
496 |
1093 |
| BD 250+ZP |
پاکسازی صفر |
6.4 |
8.6 |
250 |
900 |
530 |
0.20 |
2.9 |
UD310+ |
DDp310+ |
1444 × 1002 × 1791 |
۵۷ x ۳۹ x ۷۱ |
632 |
1393 |
| BD 300+ZP |
پاکسازی صفر |
6.4 |
8.6 |
300 |
1080 |
636 |
0.20 |
2.9 |
UD310+ |
DDp310+ |
1434 x 1088 x 1828 |
56 x 43 x 72 |
736 |
1623 |
شرایط مرجع BD +: داده های عملکرد مطابق با ISO 7183:2007.
دمای ورودی هوای کمپرسور: 35°C/100°F.
رطوبت نسبی ورودی: 100٪
شرایط مرجع BD + ZP (Zero Purge):
داده های عملکرد بر اساس ISO 7183:2007.
دمای هوای محیط: 25°C/77°F.
رطوبت نسبی هوای محیط: 60٪
