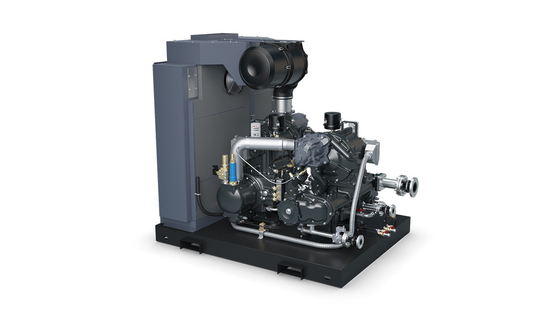

ZR/ZT 75-160 VSD+ Atlas کمپرسور هوا بدون پیچ روغن بهترین انتخاب برای صنایع حیاتی

کمپرسور پیچ چرخ دار هوا بدون روغن

ZR/ZT 75-160VSD+

تعیین استاندارد در مورد بهره وری انرژی، ایمنی و قابلیت اطمینان
کوتاه ترین راه برای بهره وری بالاتر این است که هزینه های عملیاتی را به حداقل برسانید در حالی که یک منبع بدون وقفه از کیفیت مناسب هوا را حفظ کنید.مجموعه کمپرسور Atlas Copco Z بر صرفه جویی موثر در انرژی متمرکز است، اطمینان از ایمنی محصول ٪ فقط ماشین های بدون روغن خطر آلودگی را 100٪ حذف می کنند ٪ و اطمینان از حداکثر قابلیت اطمینان 24 ساعت.سال قبلسال بعد، با حداقل هزینه نگهداری، مداخله های خدمات کمی و فواصل طولانی تعمیر.

قابلیت اطمینان

عنصر قابل اعتماد

• نسل بعدی عنصر فشرده سازی در سطح جهانی.
• پوشش روتور برتر اطلس کوپکو برای دوام بالا.
• کارایی حرارتی باعث کاهش گسترش می شود که منجر به کاهش فرسایش و افزایش قابلیت اطمینان می شود.
• فشرده تر، مشخصات روتور بهبود یافته و ژاکت های خنک کننده برای حداکثر دوام.

سیستم پیشرفته نظارت بر صفحه لمسی
• Elektronikon® Touch کاربر دوستانه، با پتانسیل اتصال بهبود یافته.
• شامل نشانه های هشدار، برنامه ریزی تعمیرات و تجسم آنلاین وضعیت ماشین برای افزایش قابلیت اطمینان.

موتور بسیار قابل اعتماد
• IP66 موتور خنک شده با آب به وسیله مغناطیس دائمی با لاغرهای روان کننده روغن
• قابلیت اطمینان صخره ای مانع ورود گرد و غبار و آب به موتور می شود.

فاضلاب های صفر ضایع

• پاکسازی از تمام آب و آلودگی
• افزایش قابلیت اطمینان محصولات و سیستم ها

دسترسی آسان
• دسترسی آسان به تمام قطعات برای به حداقل رساندن زمان نگهداری.
• درب های محصور برای نگهداری معمول آسان به عنوان مثال تمیز کردن
• صرفه جویی در فضای ارزشمند و بسیار گران قیمت در یک تاسیسات
• بالاترین نسبت جریان / اثر پا در بازار

طراحی ضد صدا
• غرفه خاموشی شرایط کار مطلوب را برای همه در محیط نزدیک تضمین می کند.
• لوله های داخلی بهینه شده و دمپر پالس یکپارچه برای کاهش سطح سر و صدا
• پوشش با کیفیت بالا برای جلوگیری از زنگ.

اقلام خدمات گروه بندی شده
• حداقل زمان سرویس، زیرا قطعات سرویس برای دسترسی آسان به یکدیگر گروه بندی شده اند.
• تمام اجزای طراحی شده برای قابلیت استفاده و طول عمر طولانی مدت.

کنترل قابل اجرا - درایو NEOS

• اینورتر Atlas Copco NEOS که برای کار در شرایط سخت کمپرسور طراحی شده است.
• طراحی ماژولار امکان جایگزینی اجزای فردی را فراهم می کند و هزینه نگهداری را کاهش می دهد.
• کابین طراحی شده برای نگه داشتن خنک اینورتر افزایش عمر و افزایش کارایی عملیاتی.

خنک سازی قابل اعتماد

• خنک کننده با جدا کننده آب بسیار کارآمد برای قابلیت اطمینان بیشتر.
• خنک کننده های سطح بزرگ فولاد ضد زنگ برای اطمینان از عملکرد عالی در طول یک عمر طولانی.
• لوله های دارای پروفایل ستاره ای از آلومینیوم دو آنودیزه برای جلوگیری از خوردگی استفاده می کنند.
• به راحتی قابل برداشتن برای نگهداری سریع و مقرون به صرفه

سیستم خود را بهینه سازی کنید
با ZR / ZT، اطلس کوپکو یک بسته استاندارد همه در یک را ارائه می دهد که آخرین فناوری را در یک طراحی ساخته شده به آخرین طراحی شامل می شود.برای بهینه سازی بیشتر عملکرد ZR / ZT ̊ یا به سادگی آن را به محیط تولید خاص خود را، ویژگی های اختیاری در دسترس هستند.

نمودار جریان
جریان فرآیند، جریان روغن و جریان خنک کننده - مرحله به مرحله

1. فیلتر و فشرده سازی

هوا از طریق فیلتر ورودی که در آن هوا تمیز می شود به کمپرسور جذب می شود.
سپس به مرحله فشرده سازی اول ادامه می دهد که در آن هوا به فشار متوسط فشرده می شود.

2. خنک کردن و فشرده سازی دوم
پس از فشرده سازی اول، هوا در خنک کننده خنک می شود. هنگامی که هوا خنک می شود، قبل از ورود به مرحله فشار بالا از یک سیستم جدایی رطوبت عبور می کند.در مرحله فشار بالا، فشار به فشار نهایی خود می رسد.

3تبادل گرما و خنک کننده
هوای فشرده مرطوب گرم در خروجی مرحله فشار بالا از طریق دمپر نبض با شیر باز کن یکپارچه به مبادله گرما می رود.در اینجا آن را انتقال گرما به خشک کن یکپارچه استفاده می شود بیشتر در فرآیند.
هوا به سمت خنک کننده ادامه می یابد که در آن خنک می شود و رطوبت جدا شده و تخلیه می شود.

4. خشک کن مجتمع
هوای فشرده مرطوب و خنک شده اکنون با 40٪ از هوای بازسازی خنک شده مخلوط شده و به خشک کن وارد می شود. هوای فشرده خشک با نقطه عطری تضمین شده اکنون آماده استفاده در برنامه شما است.

5مبادله گرما

۴۰ درصد از هوای خشک به مبادله گرما می رود، جایی که گرما را از هوای گرم و مرطوب فشرده شده دریافت می کند.که از طریق خنک کننده بازسازی عبور می کند که در آن خنک می شود و رطوبت جدا شده و تخلیه می شودبعد از آن با هواى فشرده شده مرطوب و خنک شده مخلوط می شود.

6. نفت
خطوط زرد جریان روغن کمپرسور را نشان می دهند. روغن از مخزن از طریق فیلتر با کارایی بالا پمپ می شود تا روغن تمیز و خنک شده را به دنده ها برای روانکاری برساند.بعد نفت به مخزن برگشته.
همچنین یک دریچه بای پاس وجود دارد که اجازه می دهد روغن به خنک کننده روغن جریان یابد، بنابراین دمای مطلوب تضمین می شود، افزایش کارایی و دوام اجزای ما.

7آب
خطوط آبی تیره نشان دهنده جریان آب است. آب خنک کننده به چرخه وارد می شود و به سمت هر دو ماژول و خشک کن تقسیم می شود.
ابتدا آب خنک کننده به دستگاه خشک کن یکپارچه هدایت می شود تا آب خنک کننده را خنک کند.
دوم، آب هم به کولر بین و هم به کولر بالا می رود تا دمای هوا فشرده را کاهش دهد.
در نهایت، آب به خنک کننده های روغن تقسیم می شود تا دمای روغن را کاهش دهد. سپس آن را از طریق ژاکت های موتور و عناصر برای تضمین دمای مطلوب عبور می دهد.آب به سمت خنک کننده باز می گردد و به سمت خروجی آب هدایت می شود.

مشخصات فنی
داده های محدوده ZR/ZT 75-160 VSD+ (FF)
