سیستم جداسازی روغن و آب OSC بدون نگهداری

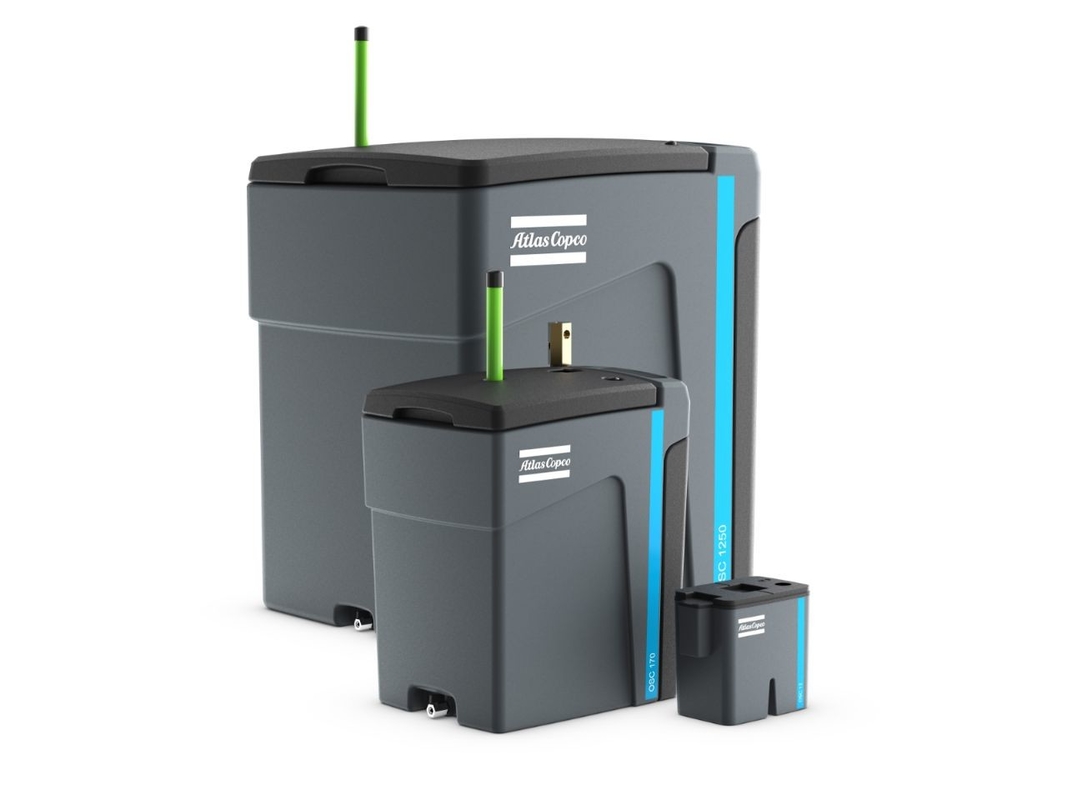

OSC جدا کننده روغن و آب

در صورتی که گرده روغن تولید شده توسط سیستم کمپرسور هوا به طور مستقیم بدون درمان وارد سیستم لوله های فاضلاب شود، روغن باعث آسیب آلودگی زیست محیطی قابل توجهی می شود.استفاده از تجهیزات تصفیه گردهی فقط به دلیل مسئولیت زیست محیطی نیست.این یک نیاز اجباری از قوانین و مقررات است.سری جداکننده روغن و آب OSC که از سوی آتلاس کوپکو طراحی شده است، می تواند به طور موثر روغن موجود در آب تهویه شده تولید شده توسط سیستم کمپرسور هوا را از بین ببرد.همچنین به دلیل طراحی بسته های مواد فیلتر که قابل تعویض هستند، این محصول از این ویژگی ها بهره مند می شود:OSC واقعاً به عمليات نگهداري صفر پايه دست مي يابد.

کارآمد
• طراحی فیلتر دو مرحله ای از پلی پروپیلن و کربن فعال می تواند انواع روغن ها را فیلتر و حذف کند
• جعبه فیلتر دو مرحله ای از گل ارگانیک می تواند اثر فیلتر بهتر را فراهم کند
• محتوای روغن باقیمانده از مرکبات درمان شده به 10ppm یا حتی 5ppm کاهش می یابد، که نیازهای قانونی را برآورده می کند، خطر آلودگی محیط زیست را از بین می برد،و می تواند به طور مستقیم به سیستم تخلیه تخلیه شود
قابل اعتماد
• از پورت بازرسی تخلیه می توان برای بررسی اثر حذف روغن تخلیه در هر زمان استفاده کرد
• میله نشانگر استاندارد در اتاق فیلتر پلی پروپیلن اصلی است تا به طور بصری تاریخ انقضا مواد فیلتر را نشان دهد
• نشانگر انسداد برای نظارت بر جریان گرده افشانی در هر زمان تنظیم شده است
• طراحی ساختاری ساده و مقاوم در برابر خوردگی، نیازی به طرح نصب خاص نیست و نصب آسان است
• بسته بندی مواد فیلتر آسان برای جدا کردن و نصب است و نگهداری و تعویض ساده است
• چرخه نگهداری و تعویض 4000 ساعت است
انعطاف پذیر
• OSC12-15 یک سری کوچک است که از مواد فیلتر یکبار مصرف استفاده می کند و سری بزرگتر از بسته های قابل تعویض از مواد فیلتر استفاده می کند
• OSC12-625 دارای طراحی فیلتر دو مرحله ای است و OSC1250-2500 دارای طراحی فیلتر سه مرحله ای است
• OSC2500 مجهز به یک تغییر جهت برای توزیع یکنواخت جریان تهویه هر واحد است

تصفیه چند مرحله ای کارآمد

1. انتهای ورودی
آب فشرده حاوی روغن از طریق یک یا چند ورودی به اتاق انبساط وارد می شود، جایی که منتشر می شود و فشار را کاهش می دهد.فرآیند پخش می تواند ناخالصی های بزرگ ذرات جامد را رد و فلتر کند، جلوگیری از این ناخالصی ها از تأثیر مواد فیلتر پشت سر.

2اتاق فيلتر مرحله ي اول
آب فشرده حاوی روغن از طریق مواد فیلتر پلی پروپیلن نفوذ می کند و جریان می یابد. روغن توسط مواد فیلتر گرفته و جذب می شود و آب می تواند از طریق آن عبور کند.آب فشرده شده در اتاق حاوی مواد فیلتر برای یک دوره زمانی باقی می ماند، و مرحله دوم فیلتر کردن آغاز می شود. روغن باقی مانده در سطح آب فشرده شناور می شود و توسط مواد فیلتر جذب می شود.

3اتاق فیلتر ثانویه
جعبه مواد فیلتر قابل جدا کردن پر از کیسه کربن فعال یا گل ارگانیک برای فیلتر کردن بیشتر و حذف قطرات کوچک روغن در آب فشرده

4.خرید

پس از تمیز کردن کامل در اتاق فیلتر ثانویه، آب فشرده شده تمیز تقریبا بدون روغن باقیمانده می تواند به طور ایمن به طور مستقیم از خروجی به سیستم تخلیه تخلیه شود

پارامترهای فنی

يادداشت:
1جریان پردازش بر اساس محتوای روغن خروجی 10mg/l طراحی و محاسبه می شود.
2شرایط کار مرجع: زمان کار 12 ساعت در روز
فشار خروجی 7 بار
منطقه سرد: دمای محیط 15°C
رطوبت نسبی 60٪
منطقه ی دمایی: دمای محیط 25°C
رطوبت نسبی 60٪
منطقه گرمسیری: دمای محیط 35°C
رطوبت نسبی 70٪
جریان پردازش مربوطه را با توجه به نوع دمای محیط سیستم کمپرسور هوا در حال استفاده انتخاب کنید.
3شرایط سخت کار: حداقل دمای ورودی: 1°C
حداقل دمای محیط: 1°C
حداکثر دمای ورودی: 75°C
4فاکتور اصلاح زمان کار

در زمان های مختلف کار، جریان پردازش OSC باید بر اساس عوامل اصلاح مختلف محاسبه و اصلاح شود:

5عملکرد جداسازی
محتوای روغن پس از درمان باید به 5mg/l برسد و جریان پردازش OSC باید دو برابر شود.
6. کمپرسور هوا از RIF-N، RS-Ultra یا سایر روغن های معدنی استفاده می کند توصیه می شود که از سری CARB انتخاب شود که مدل روغن استاندارد به جز VSD + است.
کمپرسورهای هوا با استفاده از RXD، Rotor-Foodgrade یا سایر روغن های مصنوعی توصیه می شود از سری CLAY که مدل روغن استاندارد VSD + است انتخاب شوند.
